1、料液由A口进入膜底部,从外壳边缘的间隙中进入顶部的导流盘中;
2、被处理的液体以最短的距离快速流经过滤膜,然后 180°逆转到另一膜面;
3、再从O型圈外部的缝隙中流入到下一个过滤膜片,从而在膜表面形成由导流盘圆周到圆中心;
4、再到圆周,再到圆中心的切向流过滤,浓缩液最后从进料端法兰B处流出;
5、料液流经过滤膜的同时,透过液通过中心收集管C不断排出;
6、浓缩液与透过液通过安装于导流盘上的 O 型密封圈隔离。
设备优势

无需土建
集装箱集成式设计,平整场地即可就位使用。

三天快速出货
英诺格林现货供应,三天到现场,三天调试出水。

出水稳定
采用DTRO(碟管式反渗透)过滤技术,物理过滤不受气候、温度和水质波动影响。

全天候工作
不受冬季低温影响。

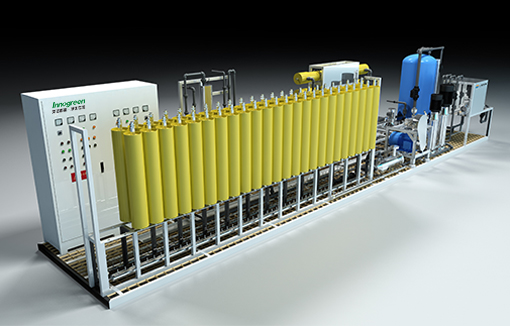

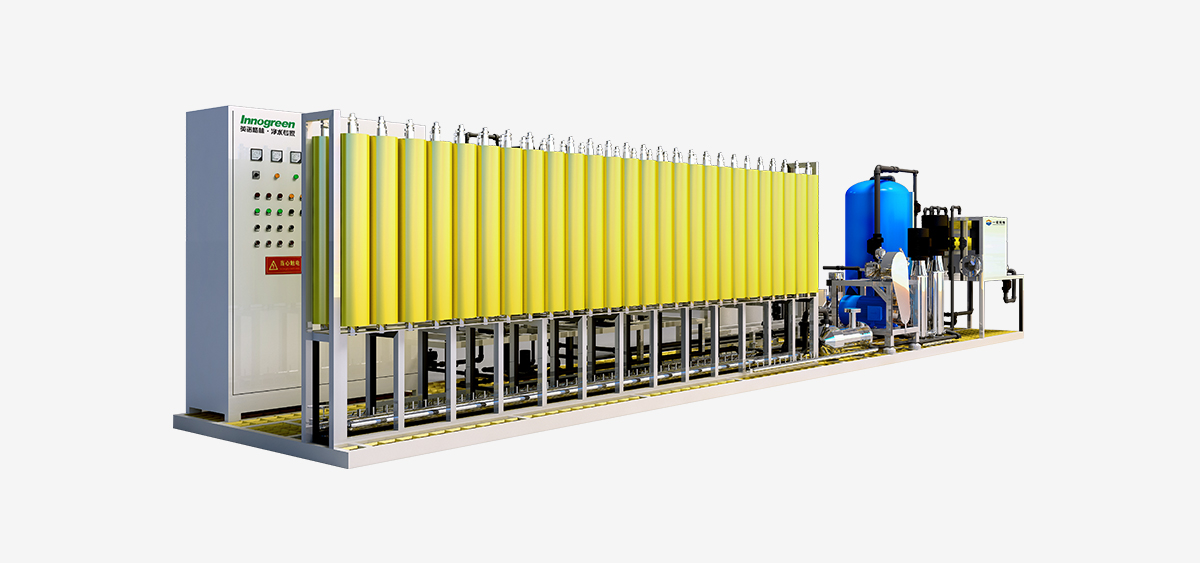

DTRO垃圾渗滤液处理设备

垃圾渗滤液是一种成分相当复杂的高浓度有机废水,若任其排放将严重污染周围农田及水系,造成地下水或环境污染,后果更为严重。以保护环境为目的,英诺格林研发垃圾渗滤液处理设备,对渗滤液进行高效处理,实现出水稳定达标的目的。
除供应渗滤液成套设备外,英诺格林推出了DTRO渗滤液应急处理专业化运营业务,按照渗滤液处理量收取服务费,开启了一个全新的商业模式。公司已打造出一支经验丰富、管理高效的运营管理团队,并已形成一套严谨规范的运营服务管理体系,通过高品质的专业化运营服务,稳定、快速、完美的为客户解决渗滤液应急处理难题。

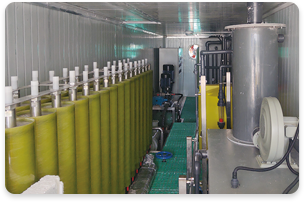

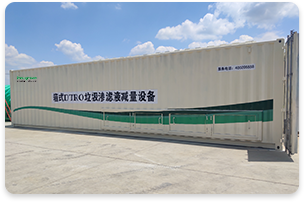

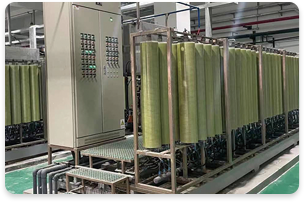

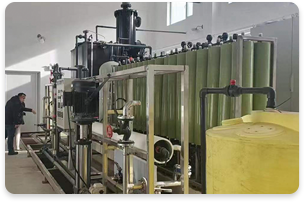

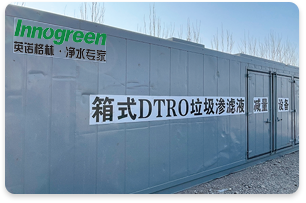

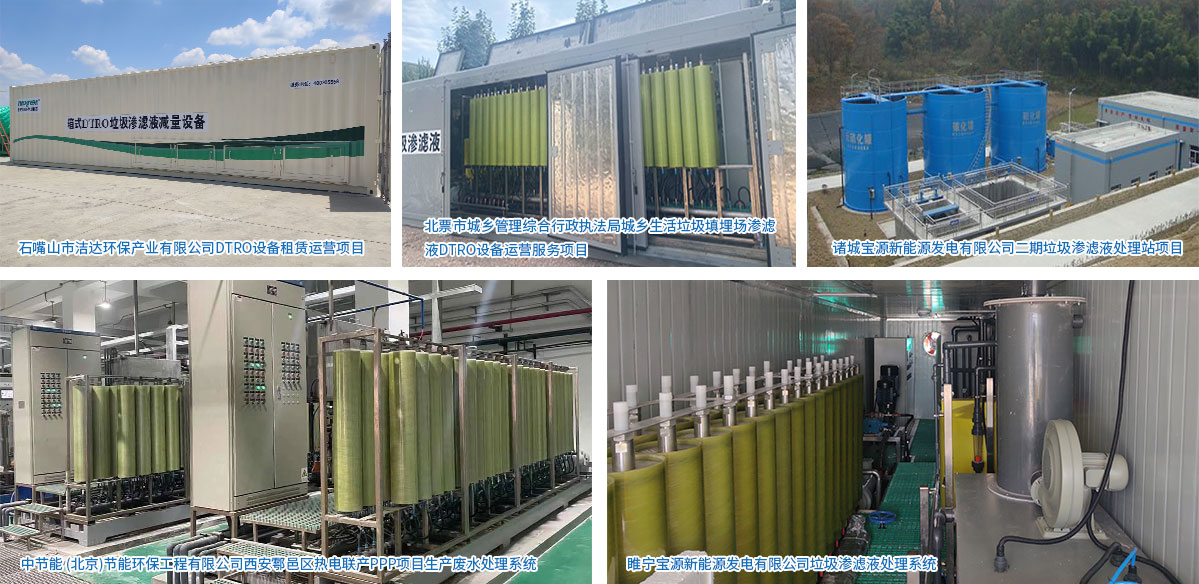

部分案例展示

宁夏石嘴山垃圾渗滤液处理项目

北票市垃圾填埋场渗滤液减量项目

诸城宝源热电垃圾渗滤液处理项目

中节能鄂邑渗滤液DTRO处理项目

山东阳谷新源热电渗滤液处理项目

睢宁宝源渗滤液处理项目

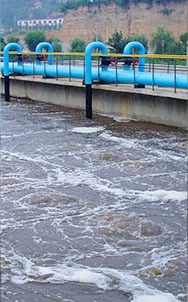

应用领域

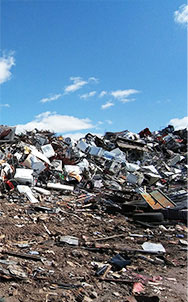

垃圾填埋场渗滤液处理

垃圾焚烧厂渗滤液处理

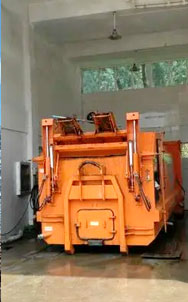

垃圾中转站渗滤液处理

高盐废水应急处理

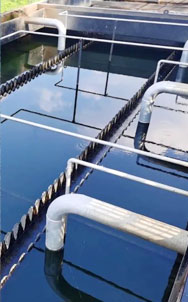

污水应急处理

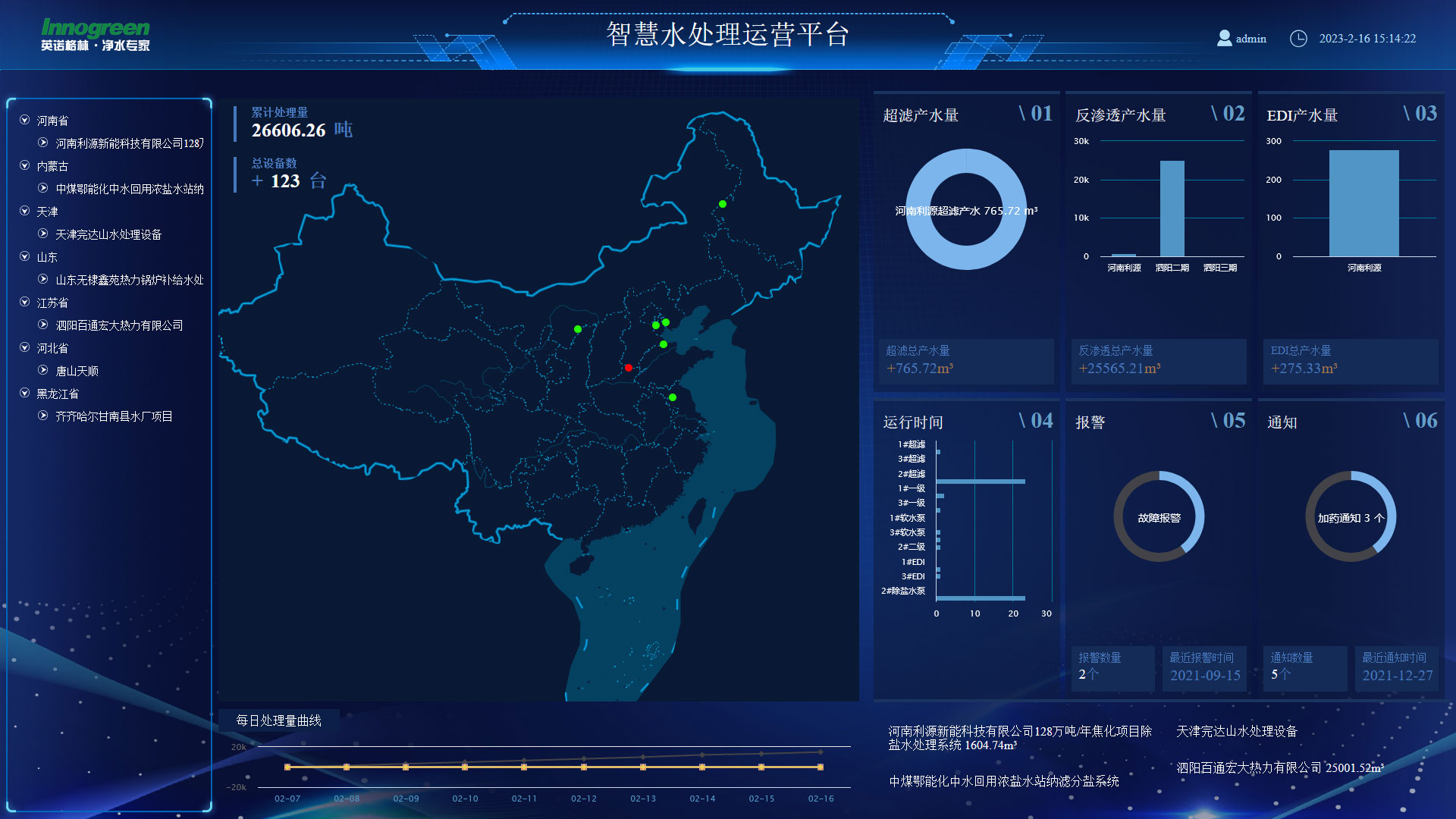

设备云平台&智慧运营

英诺格林云平台通过物联网模块技术,将全国各地接入的项目设备运行数据和参数集成在云端数据中心平台,实现运营数据实时监控、设备诊断、能耗分析、程序维护和故障报警等功能,同时集成设备的日常运营管理。英诺格林全国20多个渗滤液运营项目已实现远程在线监控管理的智慧运营,也可以为客户设备提供远程监控和售后管理服务。英诺格林设备云平台的上线,让大型水处理设备运营项目智慧高效,运营成本大幅优化。

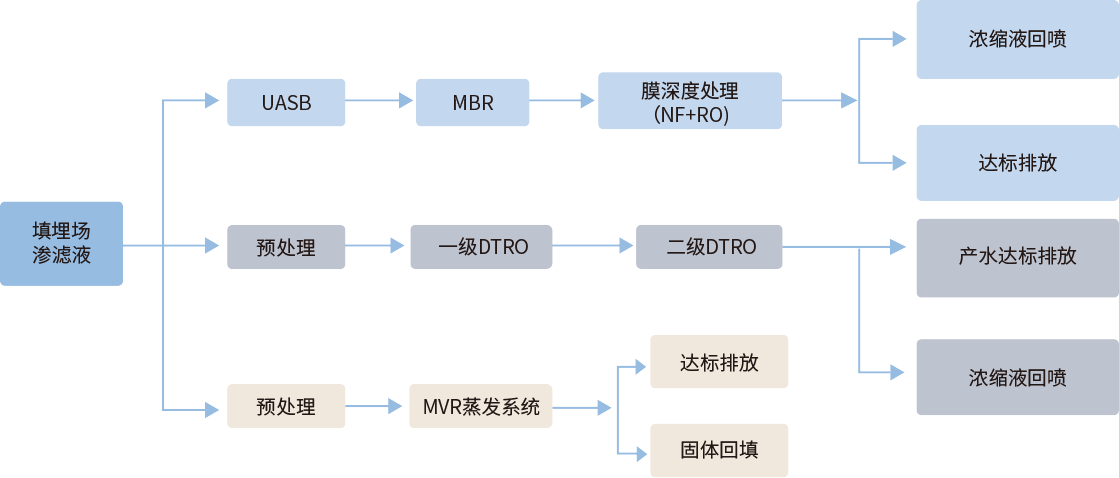

渗滤液主流处理工艺

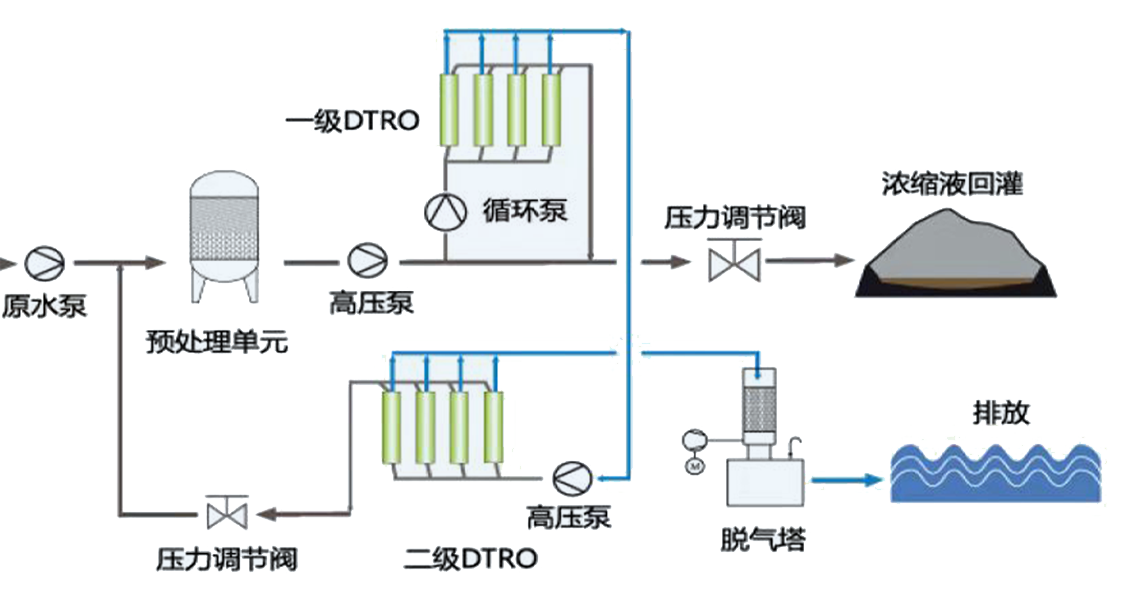

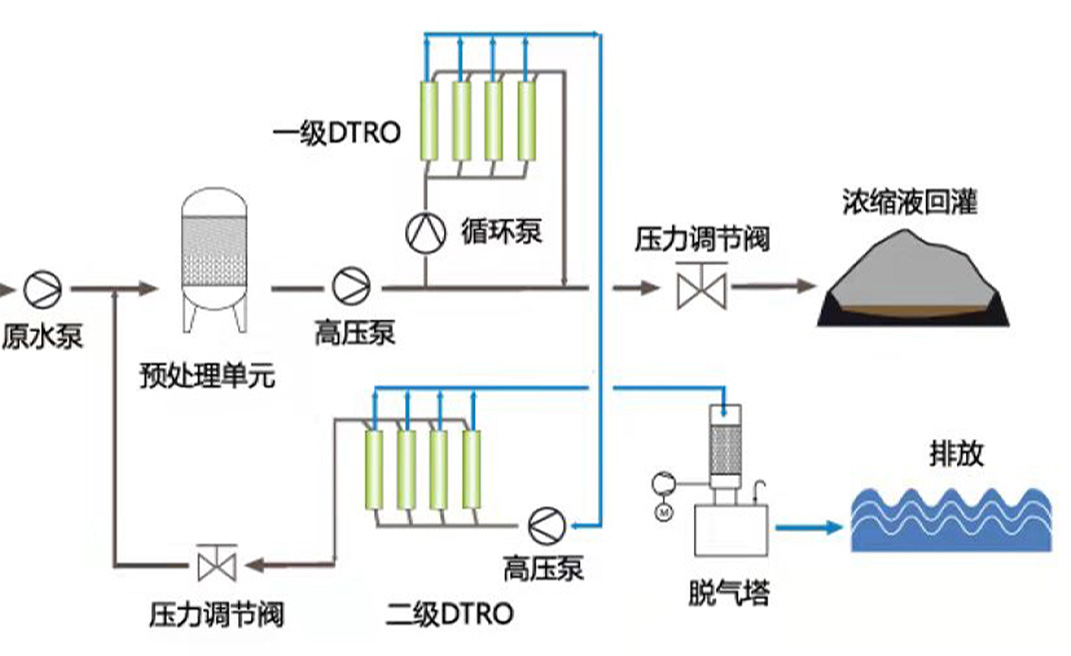

垃圾渗滤液DTRO膜处理系统工艺流程

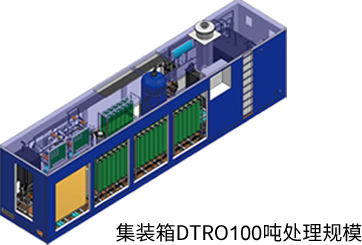

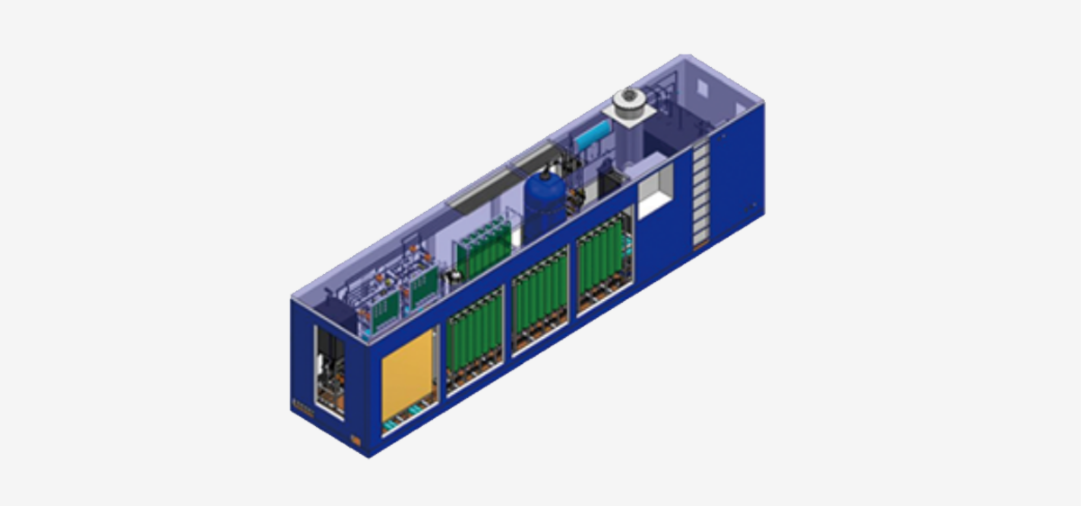

集装箱式渗滤液处理设备型号


型 号 | 100吨/天标准 | 200吨/天标准 |
处理规模 | 80-130吨/天 | 180-240吨/天 |
回收率 | 70%-80% | 70%-80% |
核心工艺 | 预处理+DTRO+后处理(可选) | 预处理+DTRO+后处理(可选) |
压力等级 | 90-120bar | 90-120bar |
装机功率 | 75KW | 135KW |
电 压 | 380V | 380V |
设备重量 | 约18吨 | 约28吨 |
设备尺寸 | 12192*2438*2896mm | 12192*2438*2896mm |

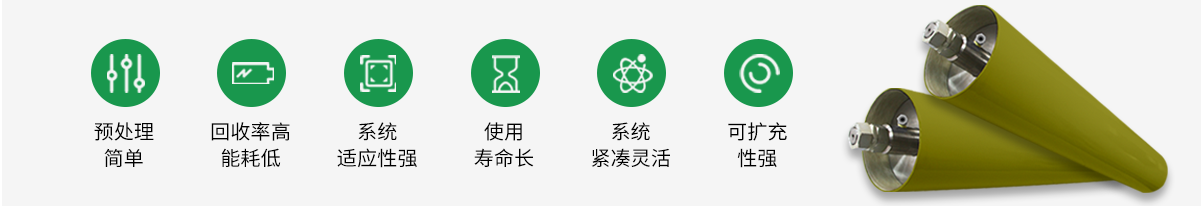

DTRO碟管反渗透膜
DTRO膜(碟管式反渗透膜)是反渗透的一种形式,是专门用来处理高浓度污水的膜组件,利用压力使水分子渗滤液透过反渗透膜,把污染物包括
氨氮等大于1nm的分子截留,从而达到处理渗透液的目的,其核心技术是碟管式膜片膜柱。因其解决了
垃圾渗透液处理中的膜片污染及堵塞问题,是一种高效的垃圾渗透液处理技术。

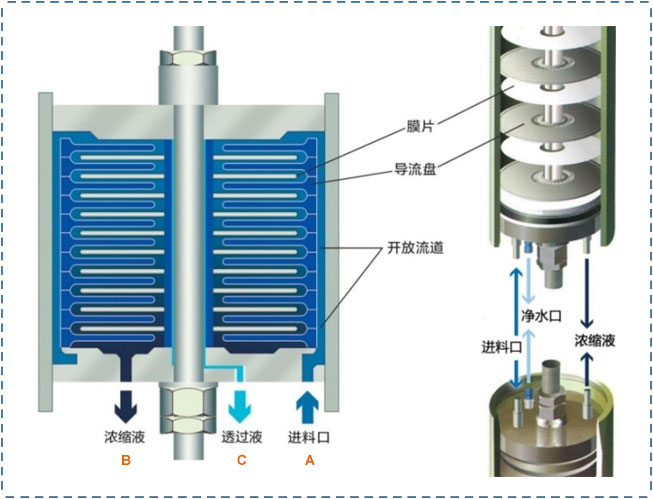

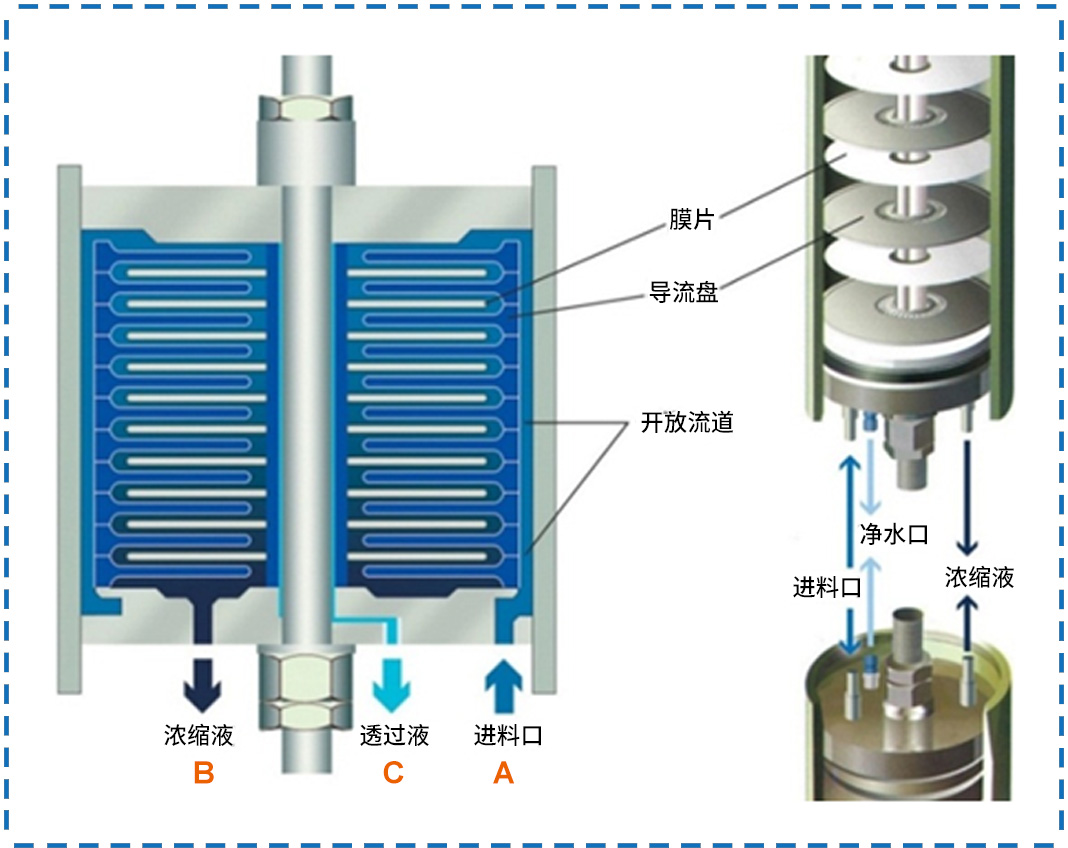

DTRO膜组件原理
强制循环蒸发器

设备优势
压缩机
容积效率95%
2205耐腐蚀性好,寿命
长不存在转子热膨胀卡
死现象
运行成本
吨水能耗30-50 kW.h
压缩机可达-950mbar的
真空度,浓缩率高浓液
少,委外处置费用低
维护成本
备品备件价格-低
保养费用-低
售后人工费用-低
自动化程度
可实现无人操作,远程监控
CIP自动清洗系统

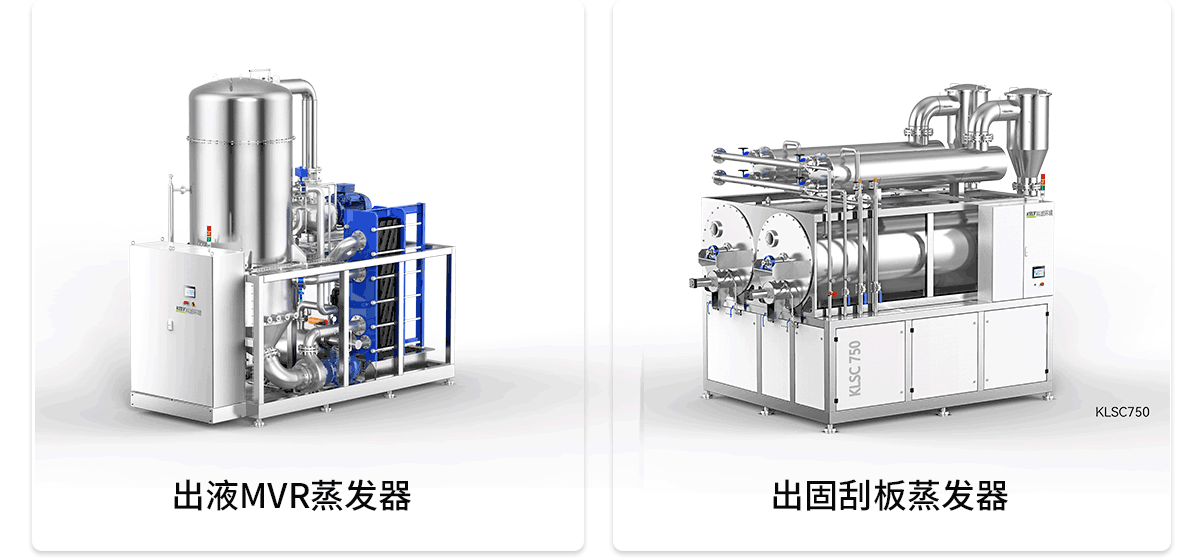

设备型号
序 号 | 型 号 | 描 述 | 备 注 |
1 | MVR蒸发器 YNFP900 | 模块式污水蒸发器(材质 TA) | 蒸发量:0.9T/H |
2 | MVR蒸发器 YNFP1800 | 模块式污水蒸发器(材质 TA) | 蒸发量:1.8T/H |
3 | MVR蒸发器 YNFP3600 | 模块式污水蒸发器(材质 TA) | 蒸发量:3.6T/H |
4 | 刮板蒸发器 YNSC250 | 模块式污水蒸发器(材质 2507) | 250KG/H |
5 | 刮板蒸发器 YNSC500 | 模块式污水蒸发器(材质 2507) | 500KG/H |
6 | 刮板蒸发器 YNSC1000 | 模块式污水蒸发器(材质 2507) | 1T/H |
